自作ワイヤレスチャイム

モノワイヤレス社製無線モジュールTWELITEを用いたワイヤレスチャイムです。TWELITEは工事設計認証（技適）を取得済みで、あらかじめ標準アプリが書き込まれているためすぐに使用できますが、今回は自作ファームウェアを使用しています（C++で開発します）

送信機は露出ボックスに収め、受信機ではPIC16F1705を用いた電子オルゴールユニットとパワーアンプで音を鳴らします。汎用メロディーICではなく、自作の電子オルゴールエンジンを使用しています。

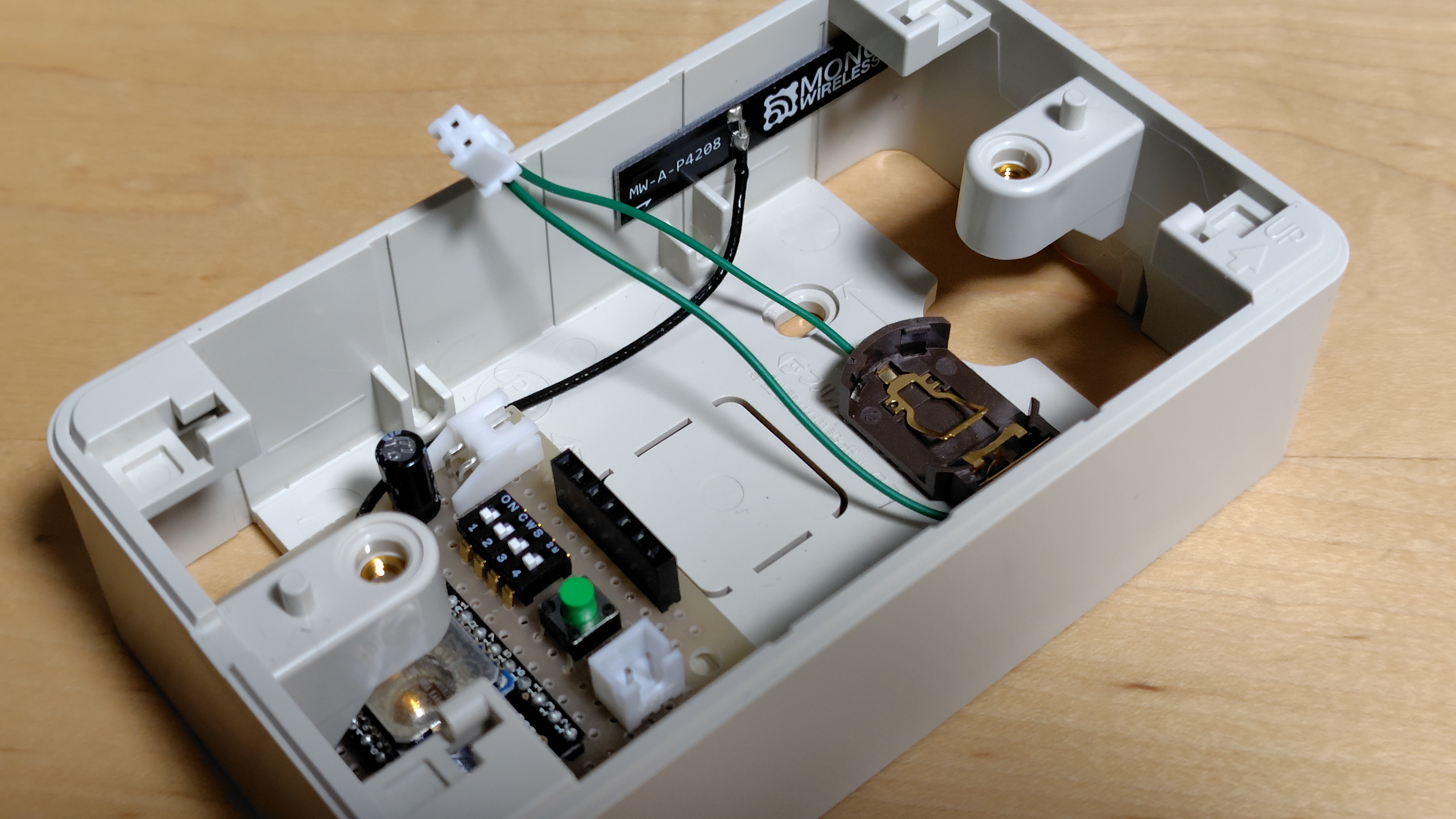

送信機 内部

CR2032コイン電池で動作します。製作から半年以上経ちましたが、まだ電池が持っています。

メロディー音の試聴

自作電光掲示板に搭載している電子オルゴールの機能簡略版で、PIC16F1705に載ります。PIC16F1705はDACとオペアンプを備えているので、これらを利用してタイマ割り込みで2チャンネルの方形波を生成しています。減衰テーブルはあらかじめ計算しておいたCRの放電カーブを使用しています。

選曲は5ビット(32通り)のバイナリで、ワンショットトリガーとホールドトリガー両方を備えています。スタンドアロンで動作するため、生産終了したメロディ-ICの代替としても利用可能です。

16 Chimes

森のくまさん

草競馬

こぎつね

ぶんぶんぶん

ピクニック

おお牧場はみどり

鉄道唱歌

アイネクライネナハトムジーク 第1楽章

「四季」より春

山の音楽家

証城寺のたぬきばやし

赤い靴

ホルデリディア

アマリリス

アヴィニヨンの橋の上で

汽車ポッポ

応用

現在、部屋のドアに送信機を取り付け、布団の横に受信機を設置、起きられないときに親に押してもらって目覚まし代わりにしています。目覚まし時計よりも起きられますが、親の協力が必要です。
